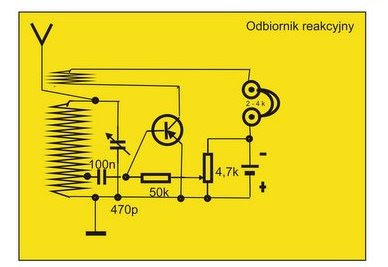

Bardzo prosty, ale charakteryzuje się dużo większą czułością w porównaniu do odbiorników wcześniej opisywanych. W odległości rzędu dziesiątek km od stacji nadawczej wystarcza sama antena ferrytowa. Układ reakcyjny szczególnie dobrze sprawdza się w zakresie fal krótkich.
Maksymalną czułość i wzmocnienie osiągamy przesuwając cewkę reakcyjną na pręcie ferrytowym i regulując odpowiednio wzmocnienie potencjometrem 4.7k.

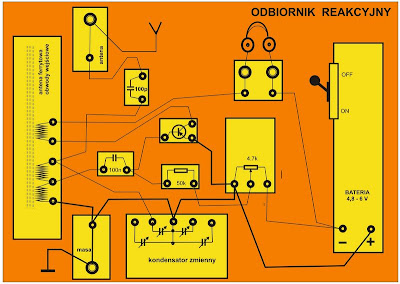

Schemat montażowy:
