Jak dobrać grzałkę do wiatraka?

Po zbudowaniu elektrowni wiatrowej z zamiarem dogrzewania wody użytkowej stajemy przed dylematem: jak dobrać odpowiednią grzałkę - na jaką moc i na jakie napięcie.

W związku z tym, ze w handlu spotykamy najczęściej grzałki na 230 V, taka grzałka możne być z powodzeniem wykorzystana do naszych celów.

Od razu pierwsza uwaga - bezpośrednie wyciąganie wniosków z faktu, że np.: nasz wiatrak ma moc około 1 kW, więc grzałka 3 kW się nie nadaje, albo: prądnica " wyciąga" 50 V, więc grzałka 230 się nie nadaje - są zupełnie mylące i bezpodstawne!

Dobór grzałki - przykład:

Założenia:
1. Elektrownia wiatrowa o mocy około 1 kW, około 50V na obciążeniu 10 ohma przy około 300 obr/min.

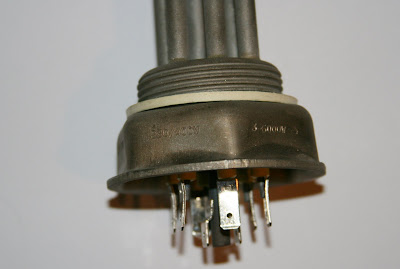

2. Grzałka 3x 230V 6 kW.

Obliczenia (dla pojedynczej grzałki i jednej fazy):

1. Prąd w grzałce 6kW/230V:

I = P/U I = 6000W/230V = 26A

2. Oporność grzałki:

R= U/I R = 230V/26A - 8,8 ohma

3. Moc grzałki wydzielana dla założonych wyżej wartości (50V):

- obliczamy prąd dla 50V na oporności 8,8 ohma
I = U/R I = 50V/8,8 ohma = 5,7 A

- moc:

P = U x I P = 50V x 5,7A = 285 W

WNIOSEK

Potrójna grzałka o mocy 3x6 kW wydziela moc około 900 W przy zasilaniu elektrownią wiatrową 1 kW przy około 300 obr/min.
