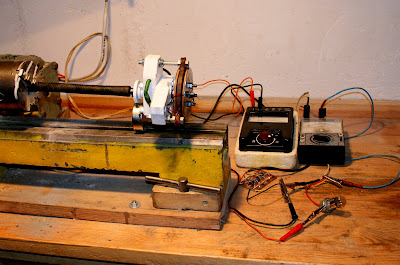

Do pomiarów parametrów małych amerykanek stosuję napęd za pomocą tokarki z z dwoma (dokładnie zmierzonymi) zakresami obrotów - 380/ min oraz 500/ min.Moc silnika tokarki wielokrotnie przewyższa oczekiwaną moc prądnic, stąd pomiary są robione przy stałych (nie "siadających" pod wpływem obciążenia) obrotach.
Pomiary dokonywane są na dwóch miernikach - amperomierz o skali do 1 A oraz woltomierz. Obciążenie to 12 - 24 woltowe żarówki o mocy około 10 W oraz opornik regulowany około 40 Ohm wykonany ze spirali grzejnej.
Do prądnic o oczekiwanej mocy 1 - 3 kW silnik napędzający powinien mieć moc około 5 kW. Umożliwi to badanie prądnicy w warunkach długotrwałego obciążenia maksymalną mocą. W tym przypadku amperomierz powinien mieć zakres do 50A, a obciążenie (grzałki, żarówki dużej mocy łączone równolegle) powinno mieć możliwość obciążenia mocą kilku kW.
