STATOR

Po nawinięciu cewek i dokładnym rozplanowaniu ich położenia przystępujemy do wykonania statora. Znacznym ułatwieniem jest wstępne sklejenie cewek na pierścieniu z tkaniny szklanej. Przy wkładaniu cewek do formy nie rozjeżdżają się i - co szczególnie ważne - dużo łatwiejszym jest łączenie cewek.
Wycinamy pierścień z tkaniny o szerokości cewek, kładziemy na szybę, zalewamy żywicą i układamy cewki. Dokładne położenie i przyleganie cewek do tkaniny zapewni przycisk położony na cewkach. Po zastygnięciu obcinamy nadmiar żywicy.




Łączenie cewek

Cewki 3. fazowej prądnicy łączymy w tzw. gwiazdę:

FAZA 1

1. Początek (P) cewki 1 - wyjście 1
2. Koniec (K) cewki 1 - do P cewki 4
3. K cewki 4 - P cewki 7
4. K cewki 7 - punkt wspólny

FAZA 2

1. P cewki 2 - wyjście 2
2. K cewki 2 - P cewki 5
3. K cewki 5 - P cewki 8
4. K cewki 8 - punkt wspólny

FAZA 3

1. P cewki 3 - wyjście 3
2. K cewki 3 - P cewki 6
3. K cewki 6 - P cewki 9
4. K cewki 9 - punkt wspólny

Po połączeniu cewek sprawdzamy stator przykładając napięcie 12 V do punktu wspólnego i po kolei do każdego z trzech wyprowadzeń. Przesuwając magnes nad cewkami ,co czwarta w danej fazie powinna przyciągać lub (w zależności od polaryzacji) odpychać magnes.

Przy podłączeniu np. bieguna baterii "+" do punktu wspólnego i "-" po kolei do poszczególnych faz ruch magnesu nad cewkami powinien być w tę samą stronę (odpychanie lub przyciąganie) dla wszystkich cewek.

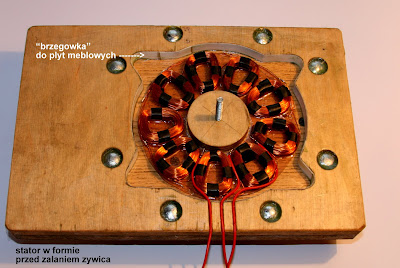

Formę (jak na zdjęciu) wykonujemy ze sklejki o grubości statora (w moim przypadku ze sklejonych 2x6mm = 12 mm) i z dwóch laminowanych płyt paździerzowych o grubości 20 - 30 mm. Górna płyta (nie widoczna na zdjęciu) ma wymiar płyty dolnej i otwór na śrubę wychodzącą ze środka formy.
Wewnętrzny brzeg formy oklejamy na gorąco "'brzegówką" meblową. Jej nadmiar (ma szerokość 20 mm) obcinamy ostrym nożem.




Uwaga: przed złożeniem formy (dolna i środkowa część skręcone śrubami) wszystko, ze wszystkich stron dokładnie smarujemy towotem
. Ułatwi to rozbieranie formy i wyjmowanie statora.









Jeżeli wszystko gotowe to:

  1. Smarujemy formę jeszcze raz w środku zwracając szczególną uwagę na miejsca styku części formy.
  2. Układamy formę na stole zwracając uwagę na jej dokładne wypoziomowanie.
  3. Przygotowujemy żywicę - dla formy o rozmiarach jak wyżej około 250 g.
  4. Wlewamy trochę żywicy (na wysokość 1 - 2 mm) do formy.
  5. Wkładamy pierścień z cewkami i mocno go przyciskamy.
  6. Układamy przewody w wycięciach na brzegu formy.
  7. Zalewamy formę żywicą do 1 mm od górnej krawędzi formy.
  8. Układamy na cewkach pierścień z tkaniny szklanej (analogiczny jak ten ,na którym kleiliśmy wstępnie cewki).
  9. Dolewamy żywicę do końca - do menisku wypukłego.
  10. Zakładamy pokrywę górną i środek skręcamy śrubą, brzegi dociskamy ściskami stolarskimi.

















Po zastygnięciu żywicy (przekonamy się o tym po wyciśniętych z formy zaciekach) rozkręcamy formę i wyjmujemy stator. Dobrze wykonana forma i jej dobre wysmarowanie gwarantuje wyjście statora bez użycia fizycznej przemocy!















1 komentarz:

  1. czy w związku z problematycznym odprowadzeniem ciepła z wnętrza generatora nie byłoby dobrym rozwiązaniem pozostawienie wewnątrz cewek nie zalanej epidianem przestrzeni - wtedy - przyjmując, że wystające magnesy robią za wentylator - chłodzenie byłoby bardzo skuteczne ?
